Симулятор токарного станка с ЧПУ

Описание приложения

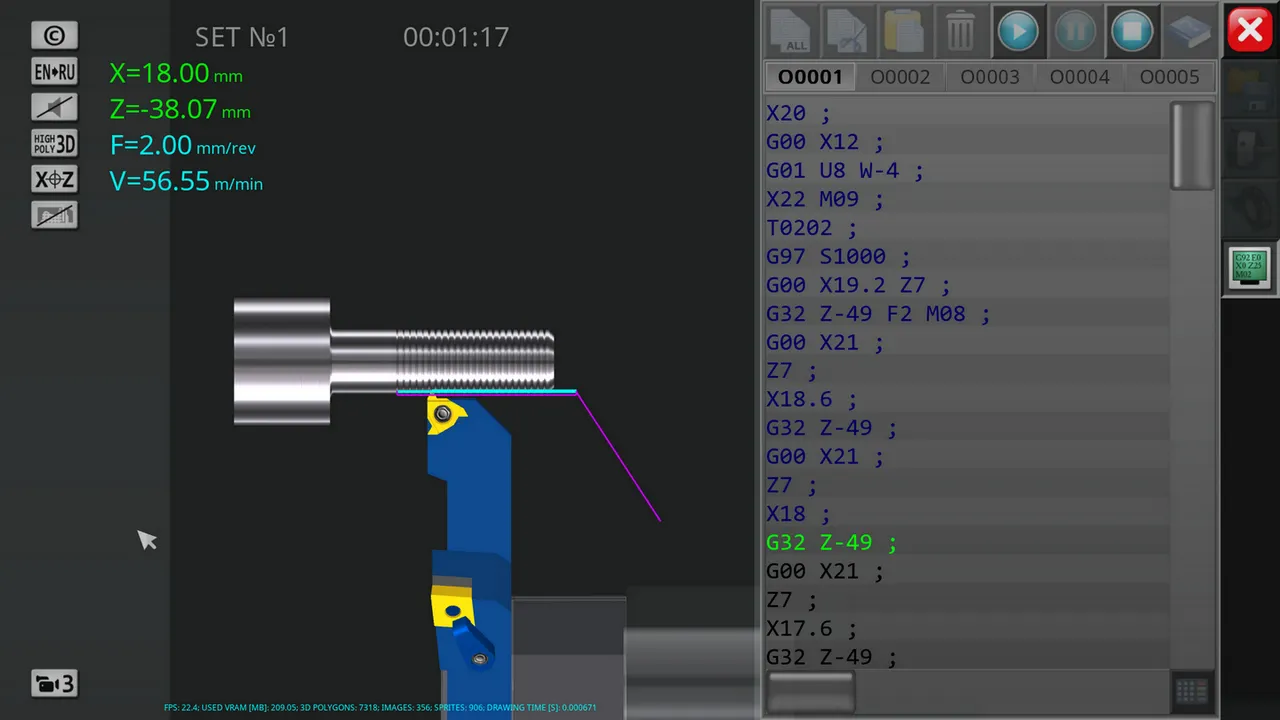

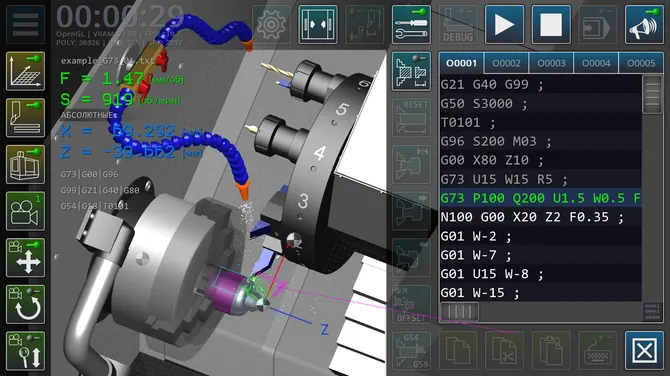

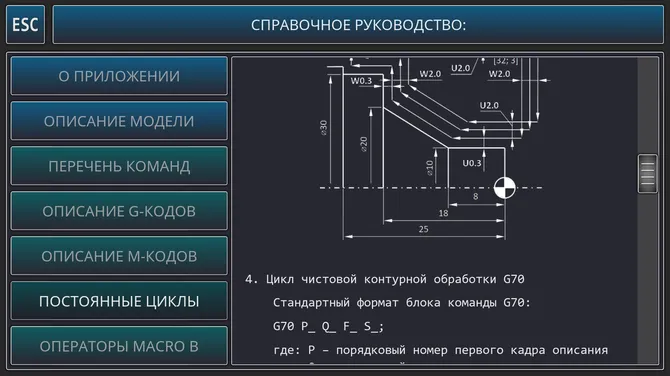

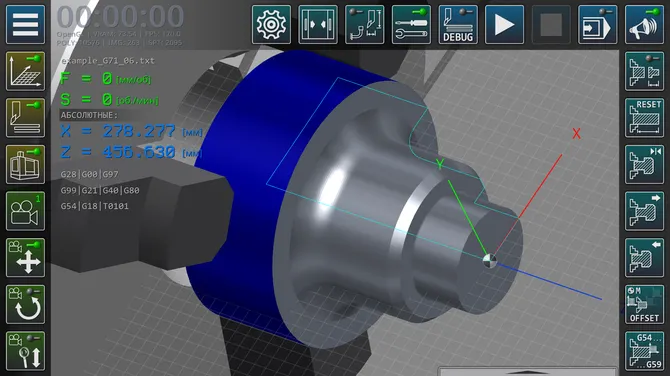

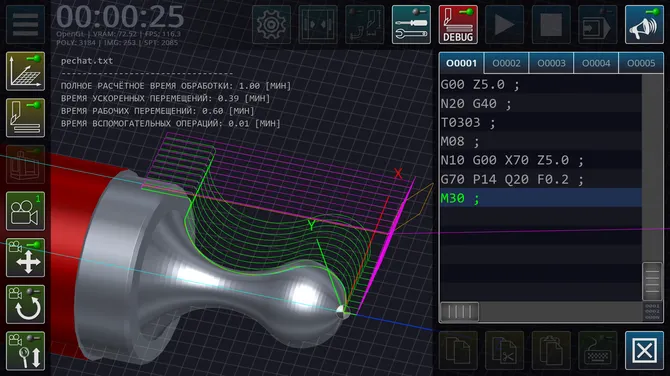

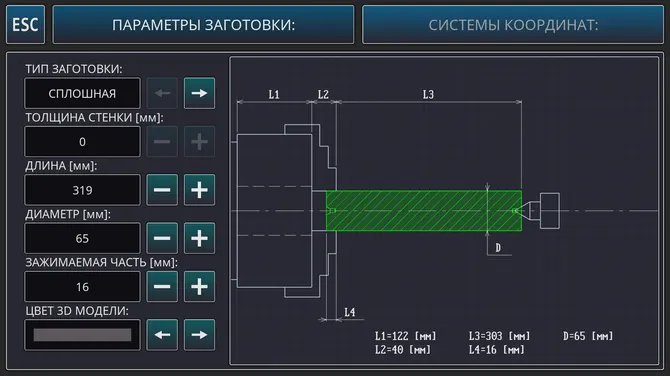

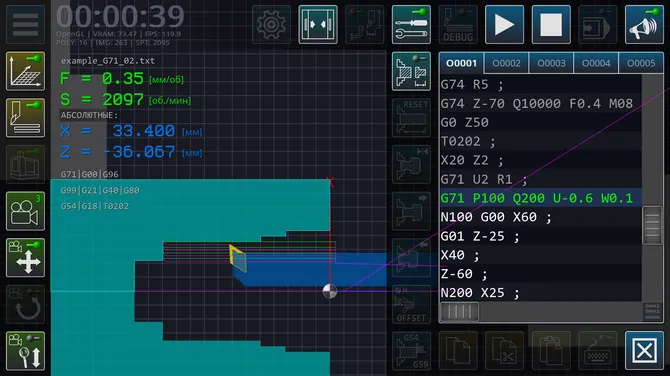

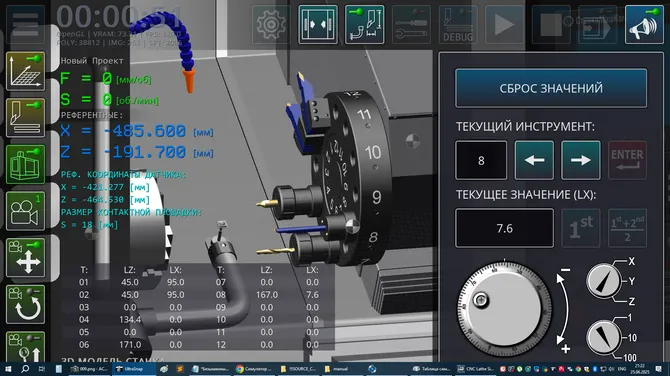

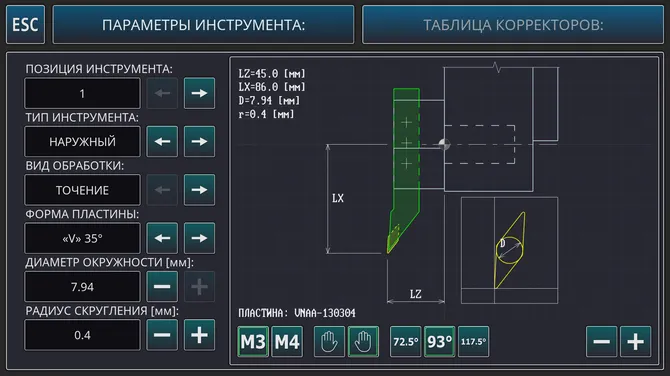

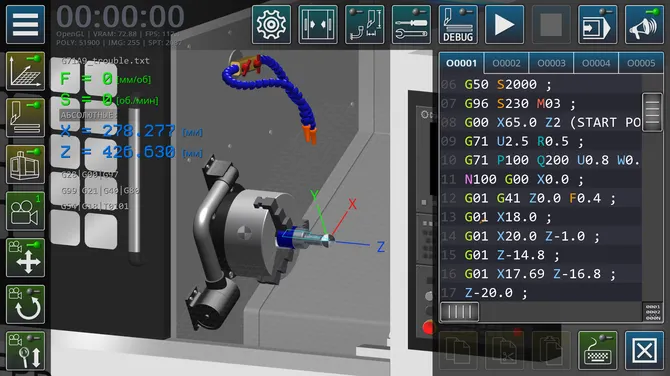

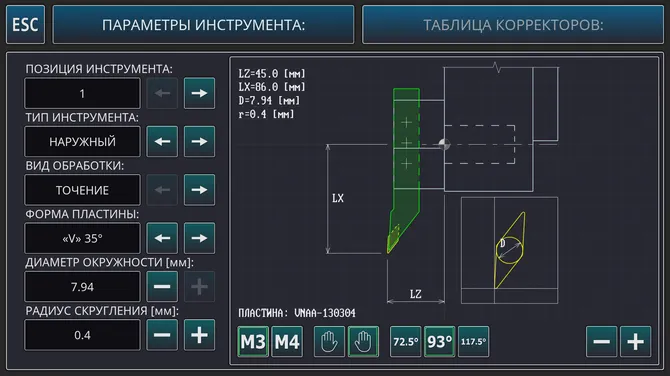

Симулятор токарного станка с ЧПУ – мультимедийное приложение, предназначенное для базового ознакомления начинающих специалистов машиностроительного профиля с принципами программирования операций токарной обработки деталей с использованием стандартного (ISO) G-кода. Основная задача приложения – синтаксический анализ (парсинг) кода управляющих программ с целью построения графической модели траекторий режущего инструмента в трёхмерном пространстве. Основные функции приложения: редактирование кода управляющих программ токарного станка, операции с файлами управляющих программ, настройка геометрических параметров режущего инструмента, непрерывное/пошаговое выполнение блоков управляющих программ, трёхмерная визуализация перемещений инструмента в рабочем пространстве станка, упрощённая визуализация обрабатываемой поверхности детали, расчёт режимов обработки, краткое справочное руководство по использованию G-кода. В основу трёхмерной имитационной модели заложен токарный станок с наклонной станиной, оснащенный системой ЧПУ, двеннадцатипозиционной револьверной головкой, трёхкулачковым патроном, задней бабкой, системой подачи смазочно-охлаждающей жидкости и другими узлами. Обработка материала выполняется по двум управляемым осям. Графическая составляющая программного обеспечения использует компонентную базу OpenGL 2.0. Графический интерфейс пользователя программы реализован на русском и английском языках.
