Электрические схемы Unifilar

Описание приложения

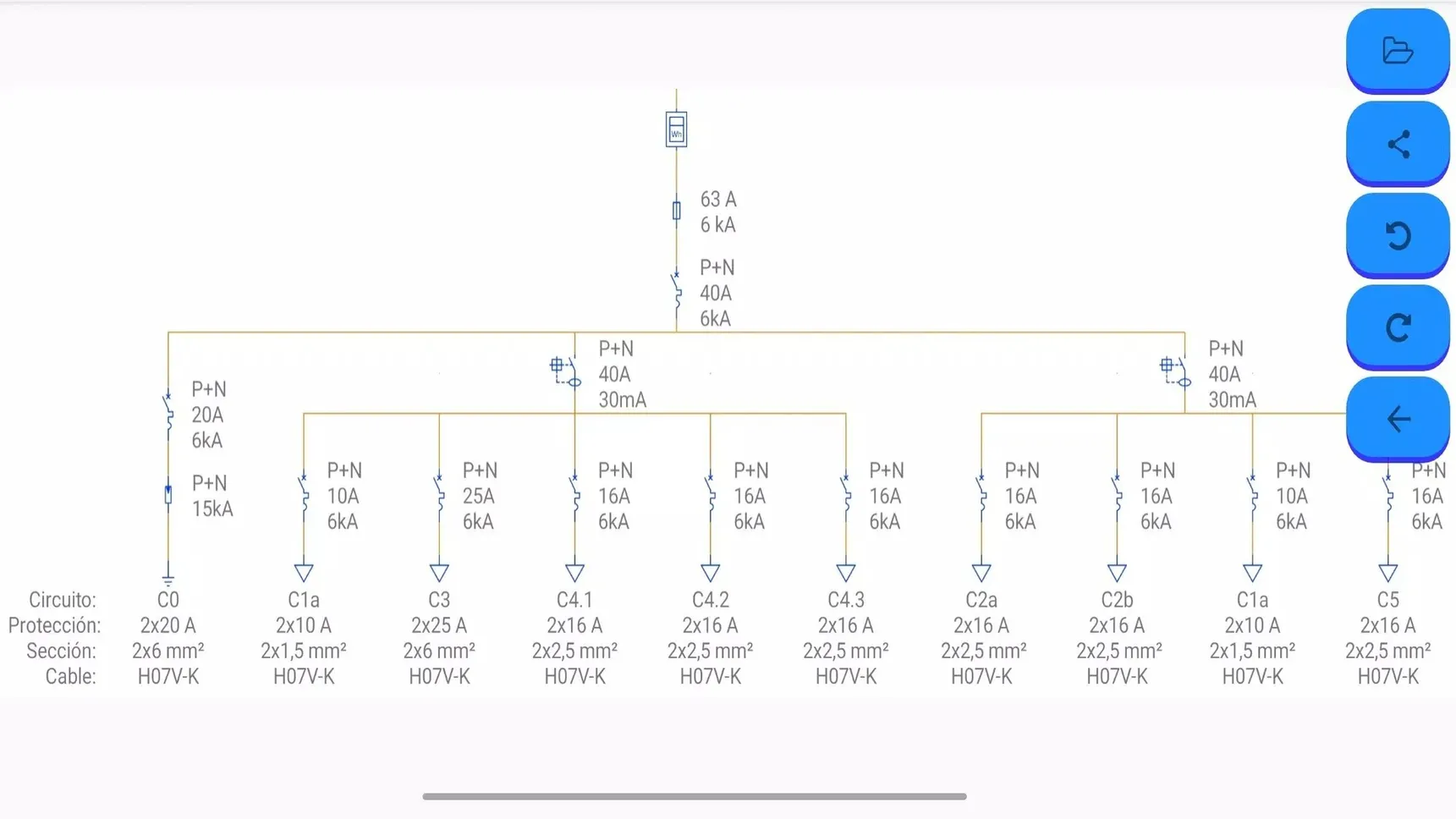

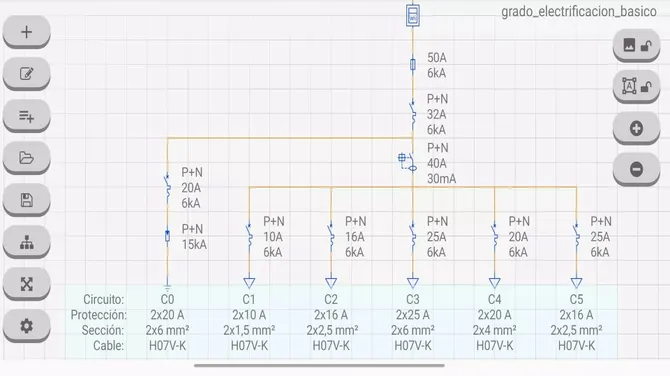

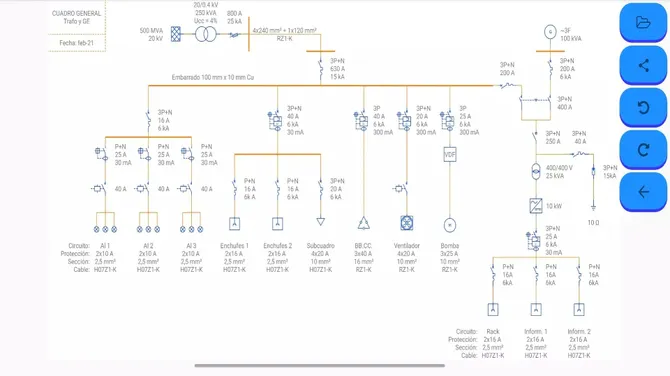

Этот инструмент позволит вам быстро и легко создавать собственные схемы электроустановок. Вам просто нужно выбрать нужный символ и перетащить его в нужное место. - Обозначения в соответствии со стандартами IEC и ANSI для электротехники: Автоматический выключатель, штепсельная вилка, выключатель, разъединитель, предохранитель, дифференциал (УЗО), контактор, двигатель, генератор, розетка, основание вилки, контакт, нормально разомкнутый номер, закрытый NC, клапан, уровень, температура, задержка и предварительное открытие и закрытие, концевой выключатель, ручка, блокировка, кнопка, гриб, лампа, заземление, счетчик энергии, активный (кВтч) ваттметр, реактивный (квар) вариметр, трансформатор, напряжение, ток, три обмотки, перенапряжение, тепловое реле, магнитный, катушка, часы, минимальное и максимальное напряжение, стартер, выпрямитель, инвертор, аккумулятор , преобразователь, AC / DC, DC / DC, частотомер, вольтметр, амперметр, омметр, плавный пускатель, переменное сопротивление, реактивное сопротивление, диод, варистор, нагреватель, неисправность, трансформатор типа звезда-треугольник, изоляция, регулятор, разъемы, проводники, фаза, нейтраль, заземление, защита, вентилятор, фотоэлектрическая панель, управление, нагрузка и ввод текста, такого как вольт, ампер, ватт, энергия.
