Хорда

Описание приложения

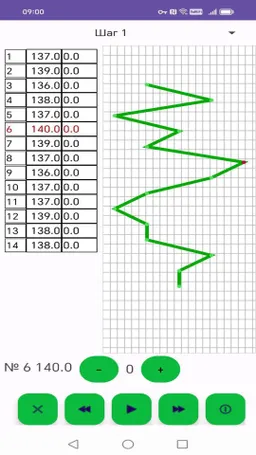

Мобильное приложение "Хорда" для самостоятельного расчета величин сдвигов при выправке рельсовых ниток в плане, на кривых участках железнодорожного пути, позволяющее работникам жд пути быстро создать и визуализировать план-расчёт предстоящей выправки, проводя анализ натурных измерений стрел прогиба кривых участков жд пути. Приложение "Хорда", создано в виде мобильного калькулятора способного: 1. графически визуализировать натурные измерения стрел прогиба всего кривого участка пути или его части, на котором планируется работа по выправке пути в плане, ручными рихтовочными инструментами. И предлагает сделать это тремя видами графиков 2.составить пошаговый план сдвижек реперных точек для приведения кривого участка к максимально плавному изгибу по радиусу 3.свести измерения, расчеты и контрольные ручные промеры в таблицу Метод расчета величин сдвижек пути в кривых, основаны на допустимом равенстве эвольвенты заданной кривой, двойной сумме сумм разности натурных стрел изгиба, измеренных от середины хорды, и вытекающих из этого двух зависимостей, формулы которых описаны в инструкциях по содержанию жд путей. Из этих зависимостей следует, что при сдвижке пути в какой либо точке (например n) на определеную величину (например en), то соседние точки расположенные по обе стороны от сдвигаемой, остаются неподвижными, а величины стрел в них изменяются (увеличиваются или уменьшаются в противоположное значение в зависимости от значения en) на величину еn/2. Приложение "Хорда", не предназначено для замены методов расчётов, правил и технологий выполнения работ при текущем содержании пути, ведения журналов и иных видов расчетной и отчетной документации установленых руководством инфраструктуры, а также технических инструкций, участков железнодорожных путей, на которых проводится выправка путей в плане.
